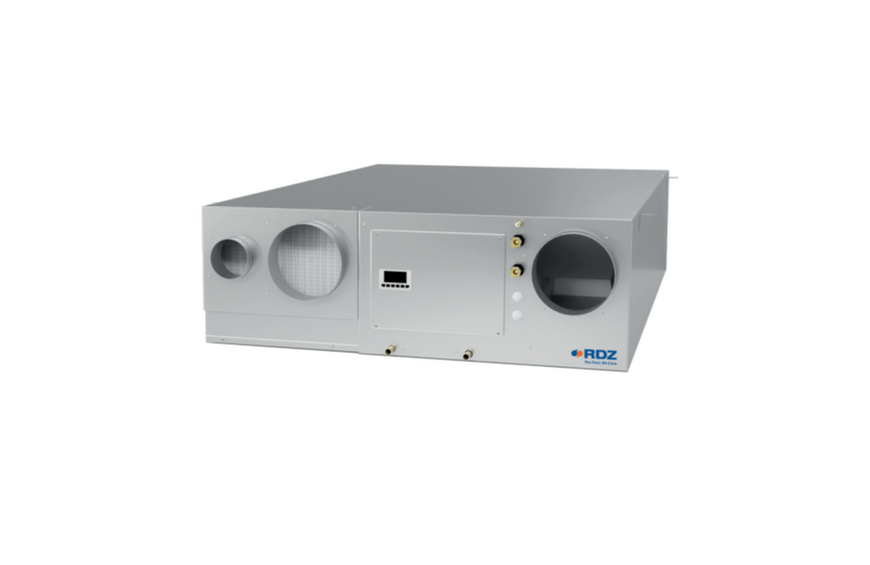

Das UC 360 V1 ist ein für die horizontale Deckenmontage ausgelegtes Lüftungsgerät für die kontrollierte Wohnraumlüftung mit hocheffizienter Wärmerückgewinnung von bis zu ca. 90 %.

Zusätzlich ermöglicht das Gerät eine effektive Luftentfeuchtung in den Sommermonaten und unterstützt die Raumkühlung. Das Gerät ist speziell für den Einsatz in Kombination mit wassergeführten Flächenkühlsystemen wie Fußboden-, Decken- oder Wandkühlungen ausgelegt. Für den Betrieb ist ein Anschluss an den Kaltwasser- bzw. Solekreis der Wärmepumpe erforderlich.​

​

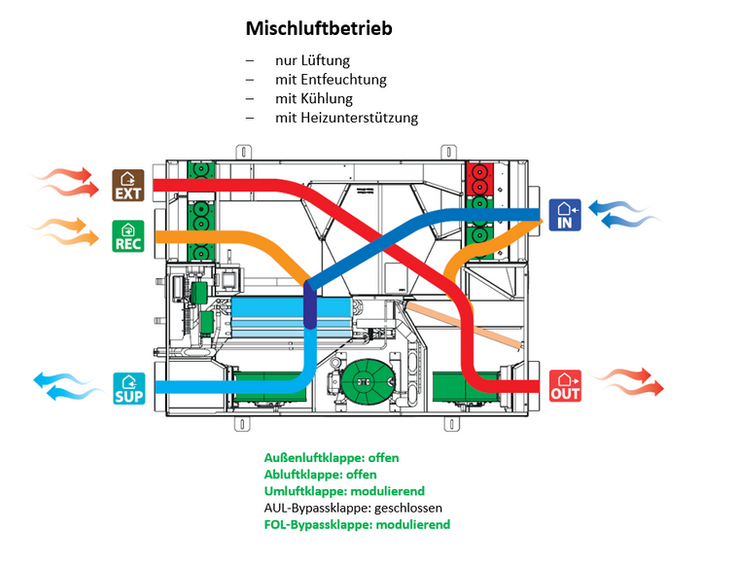

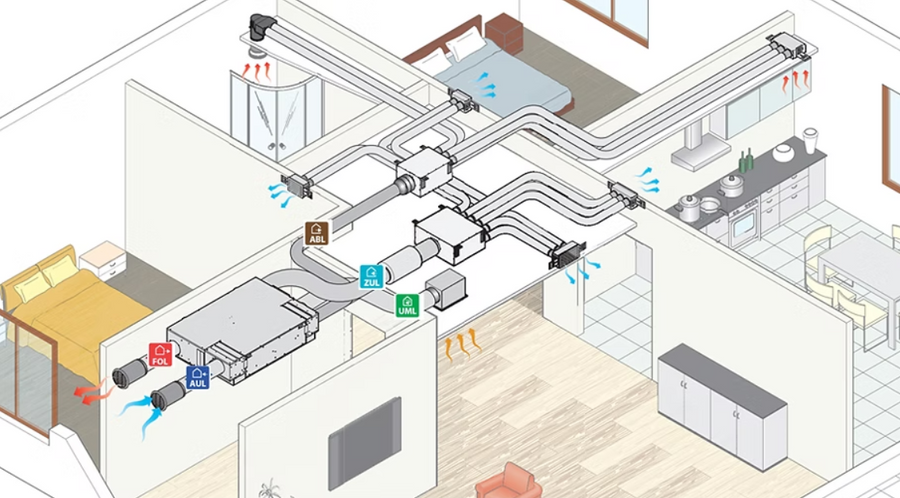

Das Lüftungsgerät kann im Außenluftbetrieb, im Mischluftbetrieb mit Außenluft und anteiliger Umluftbeimischung sowie im reinen Umluftbetrieb betrieben werden. Das Gerät verfügt dazu über einen zusätzlichen Umluftanschluss zur Ansaugung sauberer Raumluft. Dieser ist für den Betrieb des Gerätes erforderlich und bei der Planung des Luftverteilsystems entsprechend zu berücksichtigen. Die Luftführung wird über fünf integrierte, motorisierte Luftklappen automatisch entsprechend der gewählten Betriebsart angepasst.

Die verbauten hocheffizienten EC-Lüfter ermöglichen eine direkte Volumenstromvorgabe. Für den Frischluftbetrieb können drei Volumenstromstufen (Eco, Komfort, Boost) sowie eine erhöhte Stufe für den Umluft- bzw. Entfeuchtungsbetrieb programmiert werden.

​

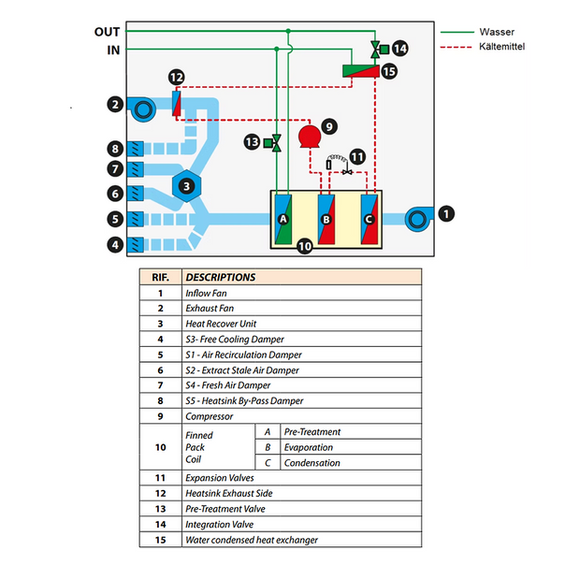

Das UC360 V1 ist mit einem hermetisch geschlossenen Kältemittelkreislauf ausgestattet, der mit dem natürlichen Kältemittel R290 betrieben wird.

​​

​Für eine hohe Effizienz im Entfeuchtungs- und Kühlbetrieb ist ein zusätzliches Kondensator-Kühlregister vor dem Fortluftanschluss verbaut. Dadurch wird die Wärme des Kältemittelkreislaufs effizient über die Fortluft abgeführt. Ein integrierter Bypass ermöglicht zudem die freie Kühlung (Free-Cooling), sofern die Außenbedingungen hierfür geeignet sind.

​

Durch die Entfeuchtung werden das Raumklima und der Wohnkomfort deutlich verbessert. Gleichzeitig wird die Taupunktproblematik von Flächenkühlsystemen entschärft. Dadurch können niedrigere Vorlauftemperaturen genutzt und die mögliche Kühlleistung des Flächenkühlsystems erhöht werden.

​

Betriebsarten:

• Frischluftbetrieb

• Umluftbetrieb

• Mischluftbetrieb (Frischluftaustausch mit Umluftbeimischung)

• Bypassbetrieb (Free-Cooling)

• aktiver Entfeuchtungsbetrieb

• aktive Raumkühlung im Sommer

• passive Raumheizung im Winter

​

Ansteuerung / Regelung:
Das UC360 verfügt über keine integrierten Feuchtesensoren zur automatischen Regelung der Betriebsarten. Die Ansteuerung kann auf unterschiedliche Weise erfolgen:

​

Automatischer Betrieb über CoRe Air Control (7041477):
Das zentral im Wohnraum montierte CoRe Air Control Bedienteil (7041477) verfügt über integrierte Feuchte- und Temperaturfühler und ermöglicht die automatische Regelung der Betriebsarten sowie von Zeitprogrammen. Die Ansteuerung des UC 360 V1 erfolgt dabei über das 7041483 CoRe Air MU (I/O Modul).

Automatischer Betrieb über User Display (7041475):
Alternativ kann die automatische Regelung auch über das User Display TH (7041475) erfolgen. Die Kommunikation mit dem UC 360 V1 erfolgt dabei direkt über eine Modbus-Datenleitung.

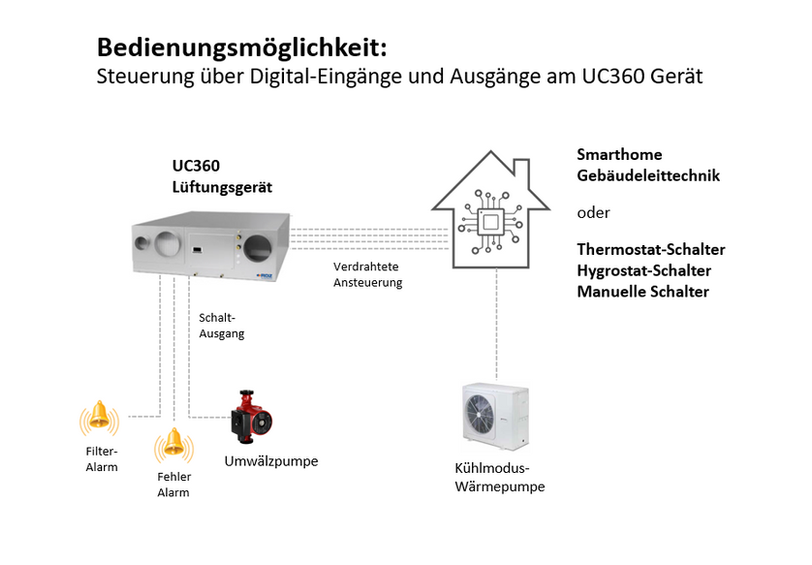

Manuelle Ansteuerung über Digitaleingänge:
Die Betriebsarten können über Digitaleingänge direkt am Gerät angesteuert werden. Die erforderlichen Signale können beispielsweise von externen Hygrostat- oder Thermostatschaltern oder von einer übergeordneten Haus- bzw. Gebäudeleittechnik bereitgestellt werden.

Integration in die Gebäudeleittechnik:

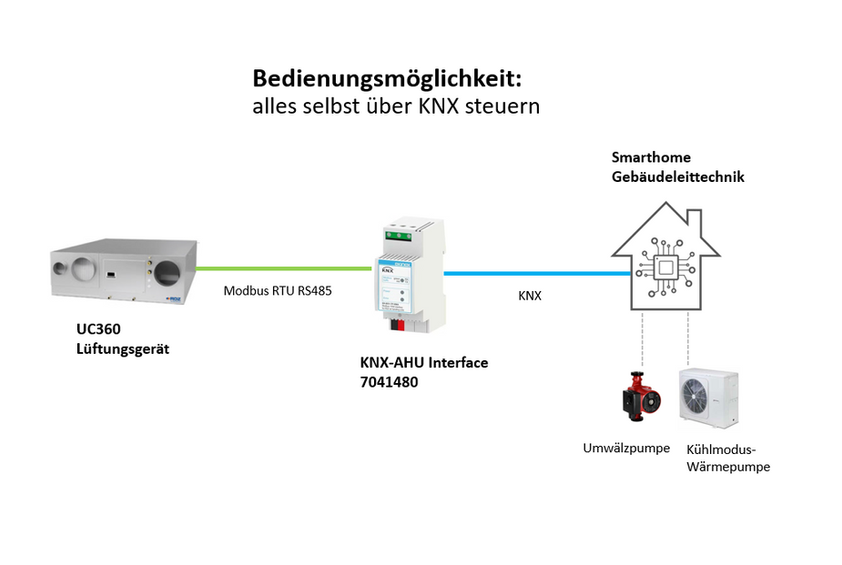

Alternativ können sämtliche Funktionen über Modbus RTU oder das KNX-AHU Interface (7041480) in die Gebäudeleittechnik eingebunden und von dort aus parametriert, überwacht sowie angesteuert werden.

​

Für den Entfeuchtungs- und Kühlbetrieb muss bauseitig ein ausreichend gekühlter Wasser- oder Soledurchsatz bereitgestellt werden. Über einen Digitalausgang des Gerätes kann dazu eine Umwälzpumpe angesteuert werden.
Sofern erforderlich, kann der Kühlbetrieb der Wärmepumpe über einen Digitalausgang des CoRe Air MU (I/O Modul) aktiviert werden. Bei anderen Steuerungsoptionen erfolgt die Ansteuerung bauseitig.

​

Bei Anwendungen, die ein elektrisches Frostschutzregister in der Außenluftleitung erfordern, ist dieses bauseitig vorzusehen.

​

Als optionales Zubehör ist ein Enthalpie-Wärmetauscher (7060253R) erhältlich.

Dieser ermöglicht zusätzlich zur Wärmerückgewinnung auch die Feuchterückgewinnung. Dadurch wird im Winter einer zu starken Austrocknung der Raumluft entgegengewirkt und im Sommer die Entfeuchtung unterstützt.

​

​
