UC 360 V1 - Lüftungsgerät mit Wärmerückgewinnung, Entfeuchtung und Kühlfunktion

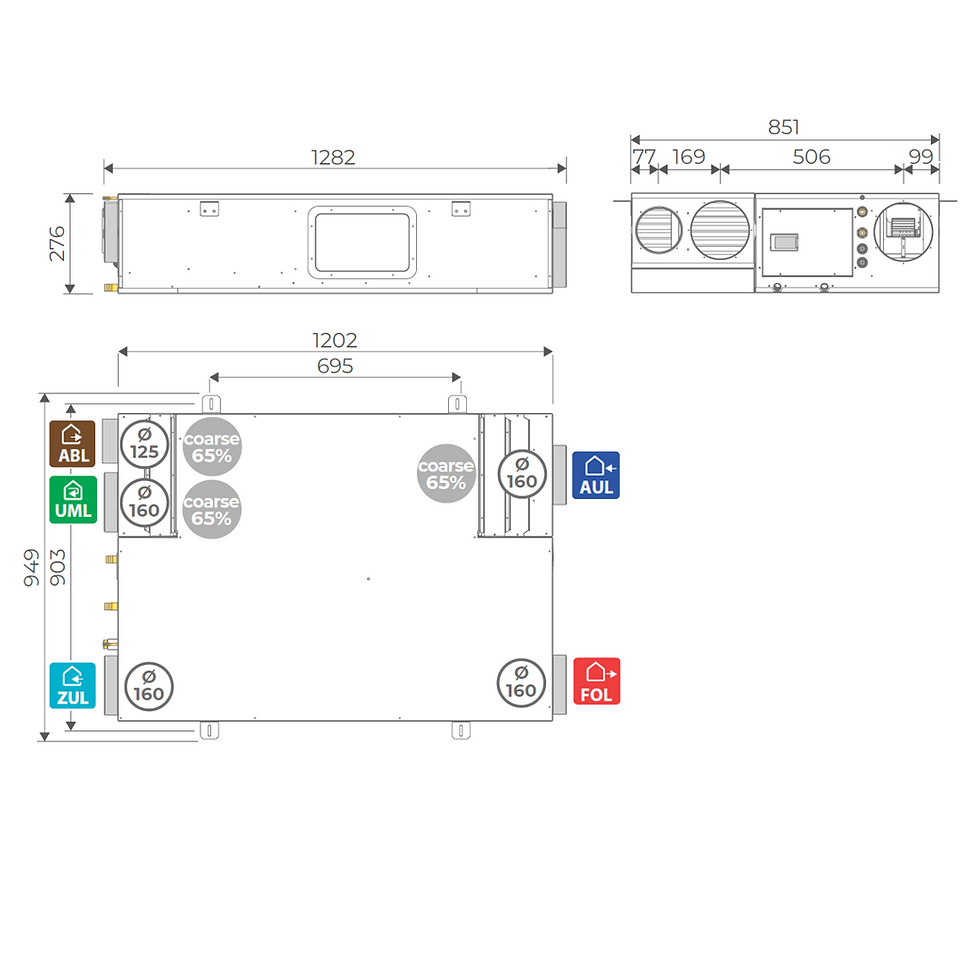

Das UC 360 V1 ist ein für die horizontale Deckenmontage ausgelegtes Lüftungsgerät für kontrollierten Frischluftaustausch mit hocheffizienter Wärmerückgewinnung von bis zu ca. 90 %. Zusätzlich ermöglicht das Gerät eine effektive Luftentfeuchtung im Sommer und unterstützt die Raumkühlung.
Das Gerät ist speziell für den Einsatz in Kombination mit Flächenkühlsystemen, wie Fußboden-, Decken- oder Wandkühlungen, konzipiert.

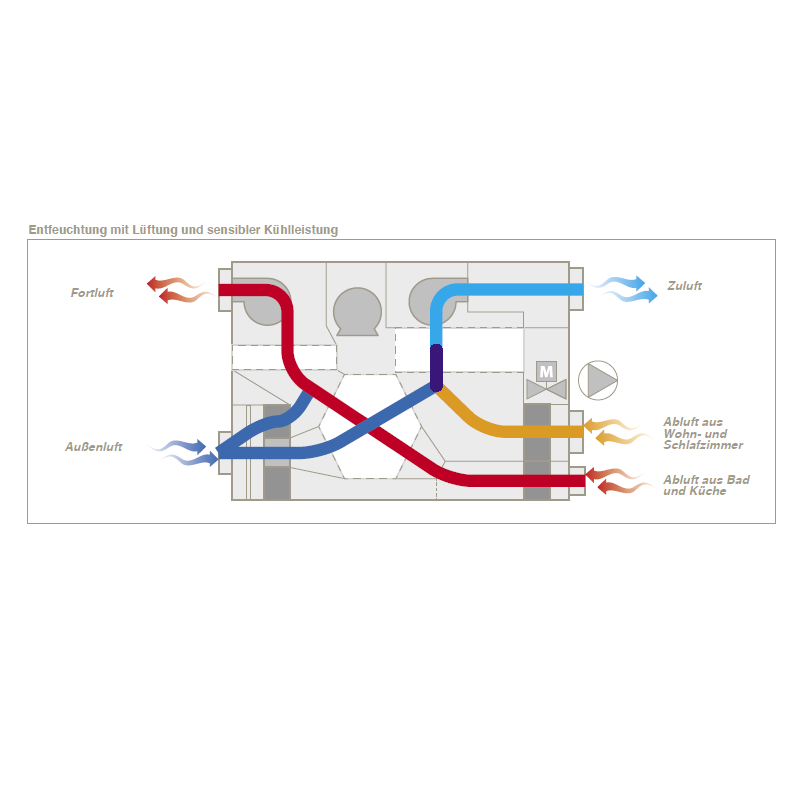

Das Lüftungsgerät kann im Außenluftbetrieb, im Mischluftbetrieb mit Außenluft und anteiliger Umluftbeimischung sowie im reinen Umluftbetrieb betrieben werden. Das Gerät ist mit fünf motorisierten Luftklappen ausgestattet, die die Luftführung je nach gewählter Betriebsart entsprechend umleiten.
Für eine hohe Effizienz im Entfeuchtungs- und Kühlbetrieb verfügt das Gerät über ein zusätzliches Kondensator-Kühlregister vor dem Fortluftanschluss. Dadurch wird die Wärme des Kältemittelkreislaufs effektiv über die Fortluft entsorgt. Ein integrierter Bypass ermöglicht zudem die freie Kühlung bei geeigneten Außenbedingungen. (Free-Cooling)
Das UC 360 V1 ist mit einem hermetisch geschlossenen Kältemittelkreislauf mit dem Kältemittel R290 ausgestattet.
Betriebsarten: - Frischluftbetrieb - Umluftbetrieb - Bypassbetrieb (Free-Cooling) - Boost-Betrieb - aktiver Entfeuchtungsbetrieb - aktive Raumkühlung im Sommer - passive Raumheizung im Winter
Ansteuerung / Regelung: Das UC360 verfügt über keine integrierten Feuchtesensoren zur automatischen Regelung der Betriebsarten. Die Ansteuerung kann auf unterschiedliche Weise erfolgen:
Automatischer Betrieb über CoRe Air Control (7041477): Das zentral im Wohnraum montierte CoRe Air Control Bedienteil (7041477) verfügt über integrierte Feuchte- und Temperaturfühler und ermöglicht die automatische Regelung der Betriebsarten sowie von Zeitprogrammen. Die Ansteuerung des UC 360 V1 erfolgt dabei über das 7041483 CoRe Air MU (I/O Modul).
Automatischer Betrieb über User Display (7041475): Alternativ kann die automatische Regelung auch über das User Display TH (7041475) erfolgen. Die Kommunikation mit dem UC 360 V1 erfolgt dabei direkt über eine Modbus-Datenleitung.
Manuelle Ansteuerung über Digitaleingänge: Die Betriebsarten können über Digitaleingänge direkt am Gerät angesteuert werden. Die erforderlichen Signale können beispielsweise von externen Hygrostat- oder Thermostatschaltern oder von einer übergeordneten Haus- bzw. Gebäudeleittechnik bereitgestellt werden.
Integration in die Gebäudeleittechnik: Alternativ können sämtliche Funktionen über Modbus RTU oder das KNX-AHU Interface (7041480) in die Gebäudeleittechnik eingebunden und von dort aus parametriert, überwacht sowie angesteuert werden.
Installations-Anforderungen:
Für den Entfeuchtungs- und Kühlbetrieb muss bauseitig ein ausreichend gekühlter Wasser- oder Soledurchsatz bereitgestellt werden. Über einen Digitalausgang des Gerätes kann dazu eine Umwälzpumpe angesteuert werden. Sofern erforderlich, kann der Kühlbetrieb der Wärmepumpe über einen Digitalausgang des CoRe Air MU (I/O Modul) aktiviert werden. Bei anderen Steuerungsoptionen erfolgt die Ansteuerung bauseitig.
Optionales Zubehör: Enthalpie-Wärmetauscher (7060253R)
